1. La pieza

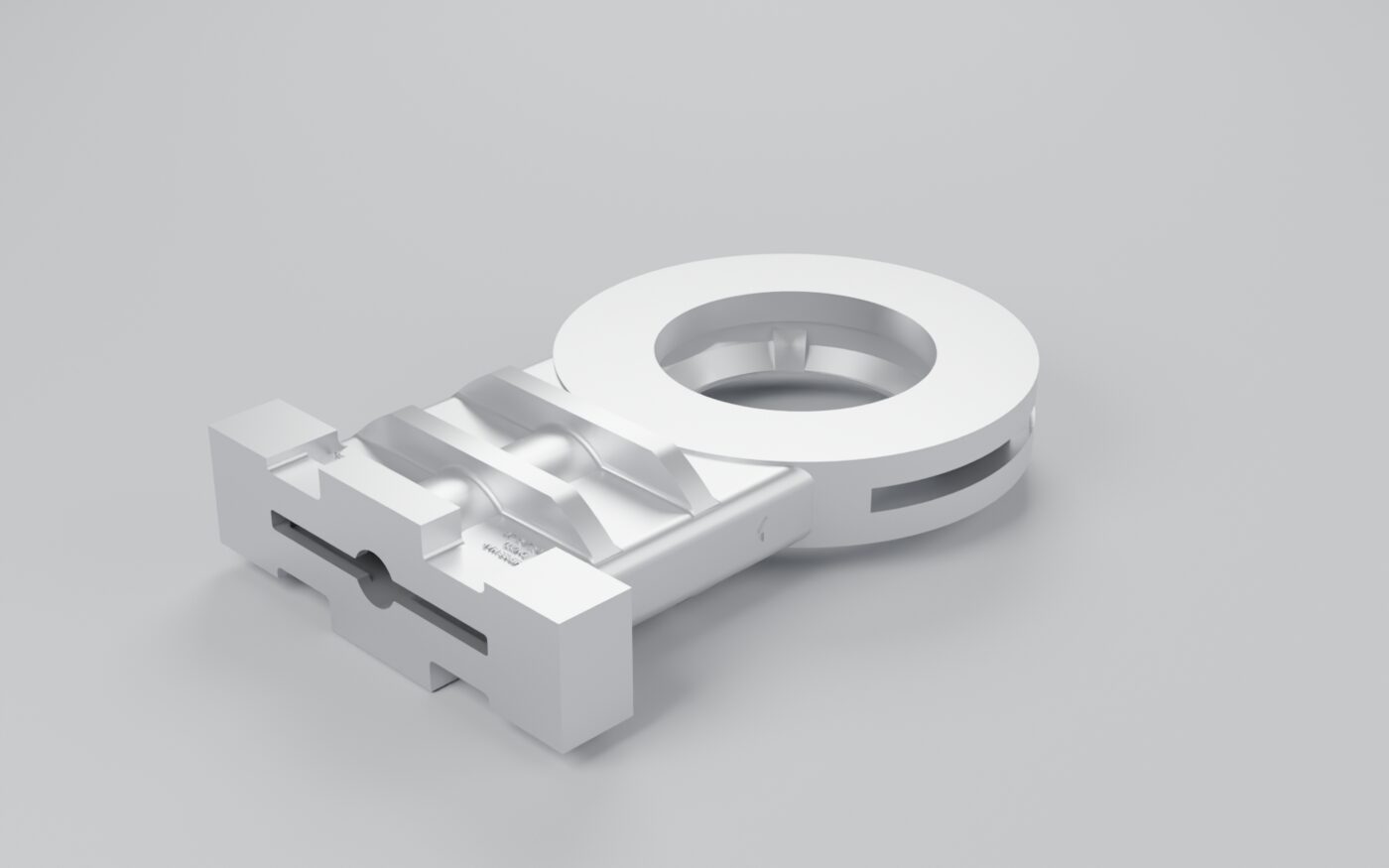

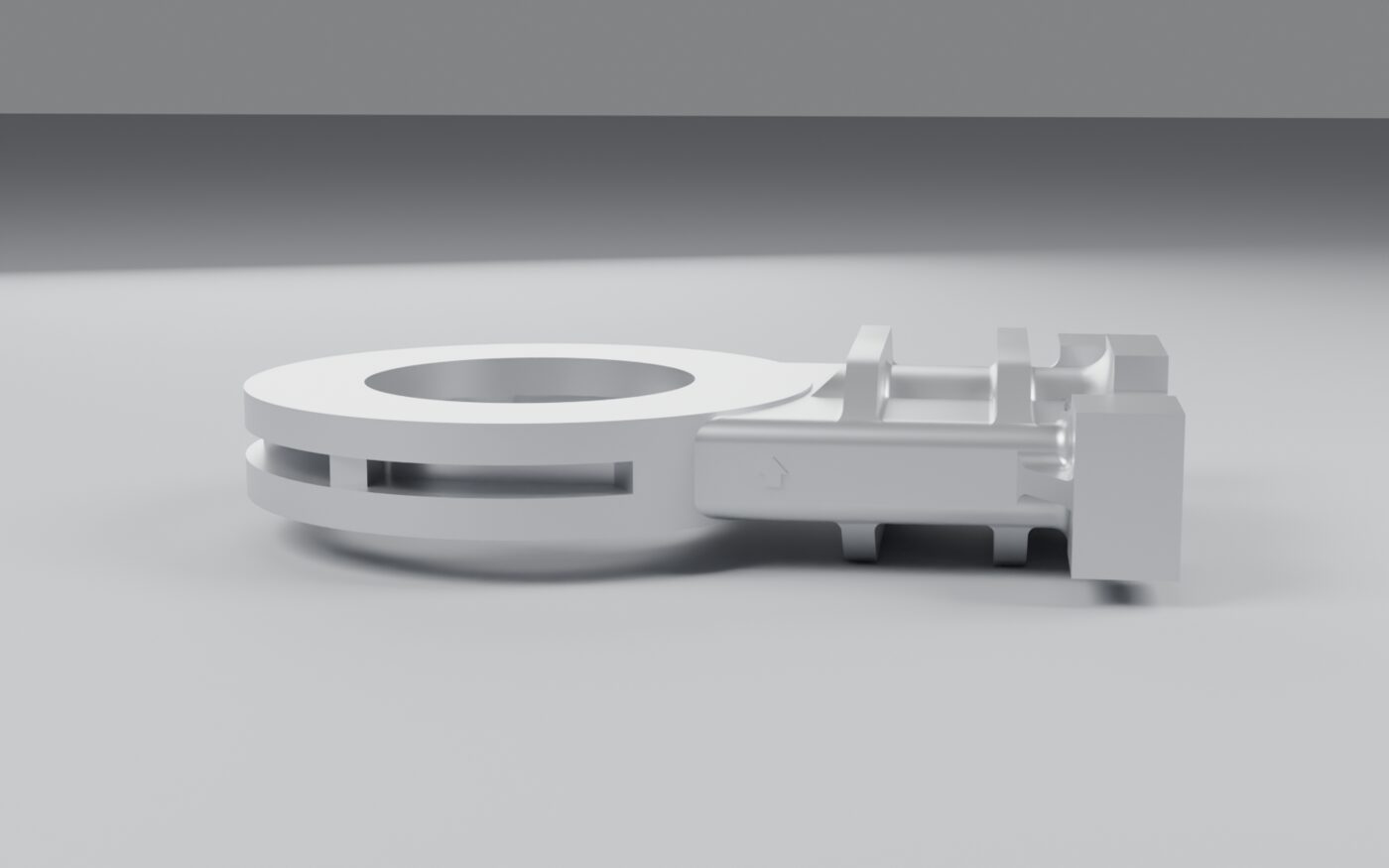

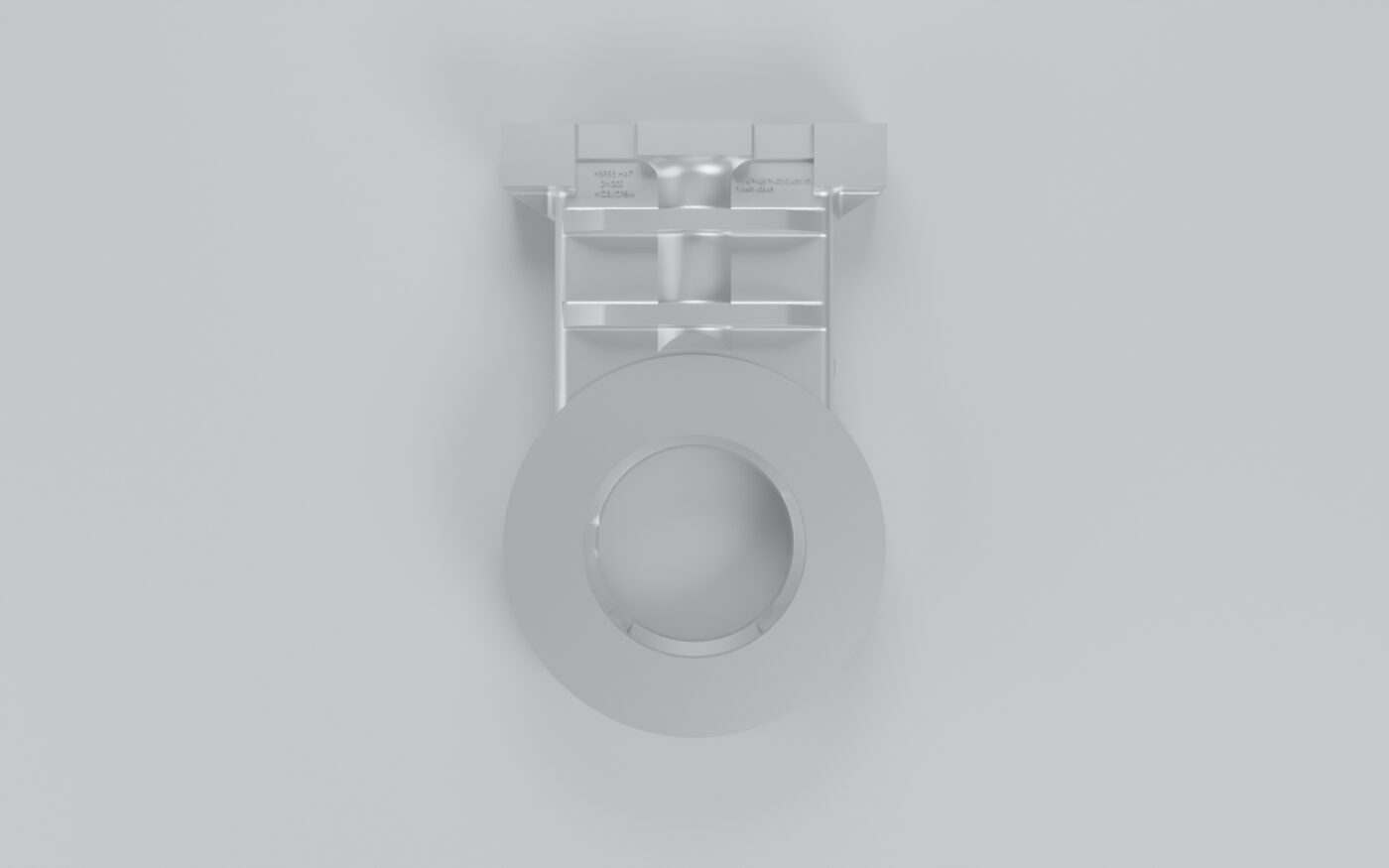

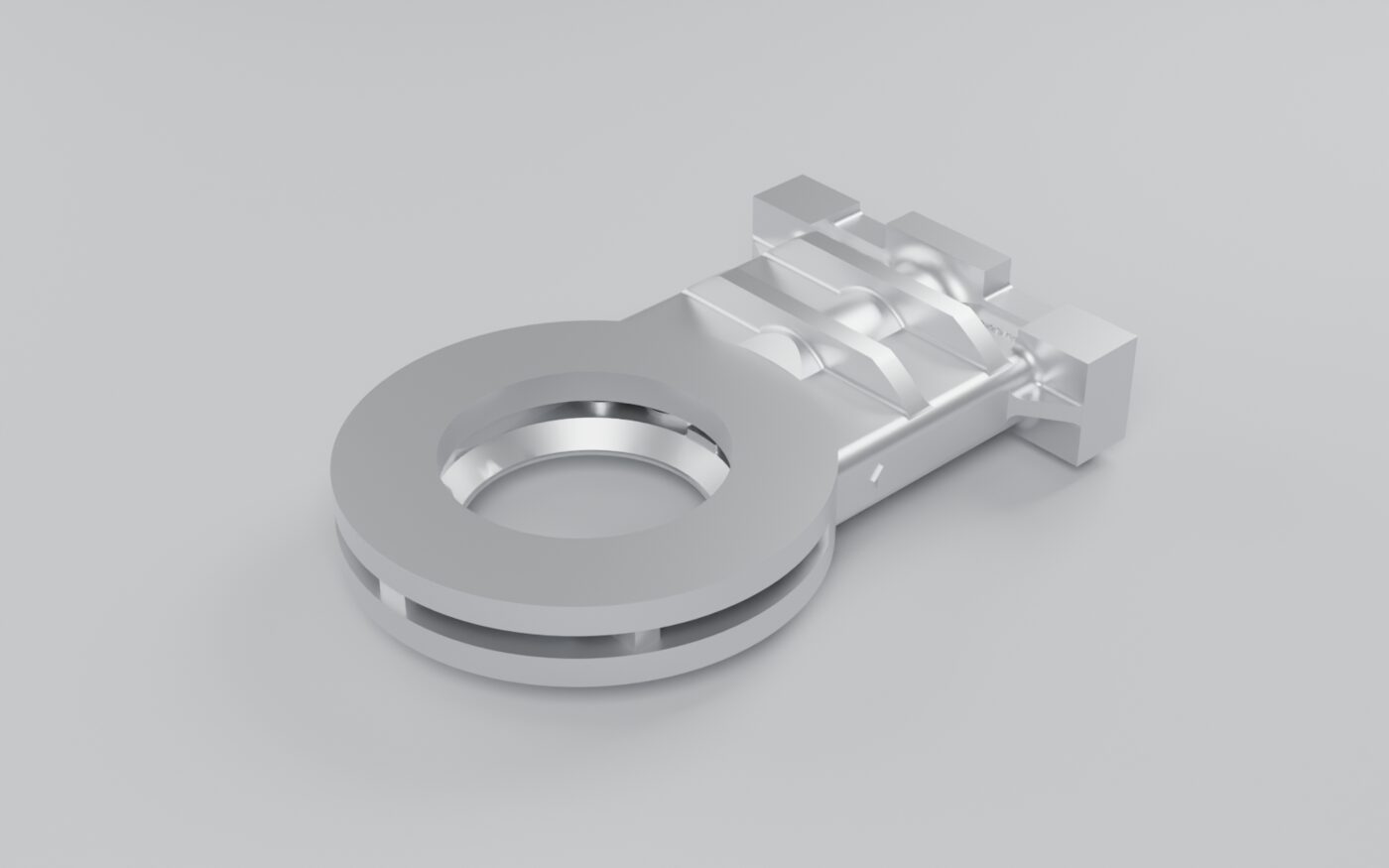

Cuerpo de válvula de guillotina: aro con el paso Ø194 / Ø219,5, ranura de la guillotina que baja desde arriba hasta el asiento del aro, y bloque superior de 128 mm con los nervios.
Partimos de vuestro STEP de la pieza en bruto, contrastado con el plano de cotas. De ahí sacamos lo que fabrica el modelista: el modelo partido con sus portadas y las dos cajas de machos, en seis piezas de madera listas para el CAM de 3 ejes. Después comprobamos con el molde de arena que todo encaja y se puede montar. Al final de la página está el visor 3D para mover el molde y desmontarlo.

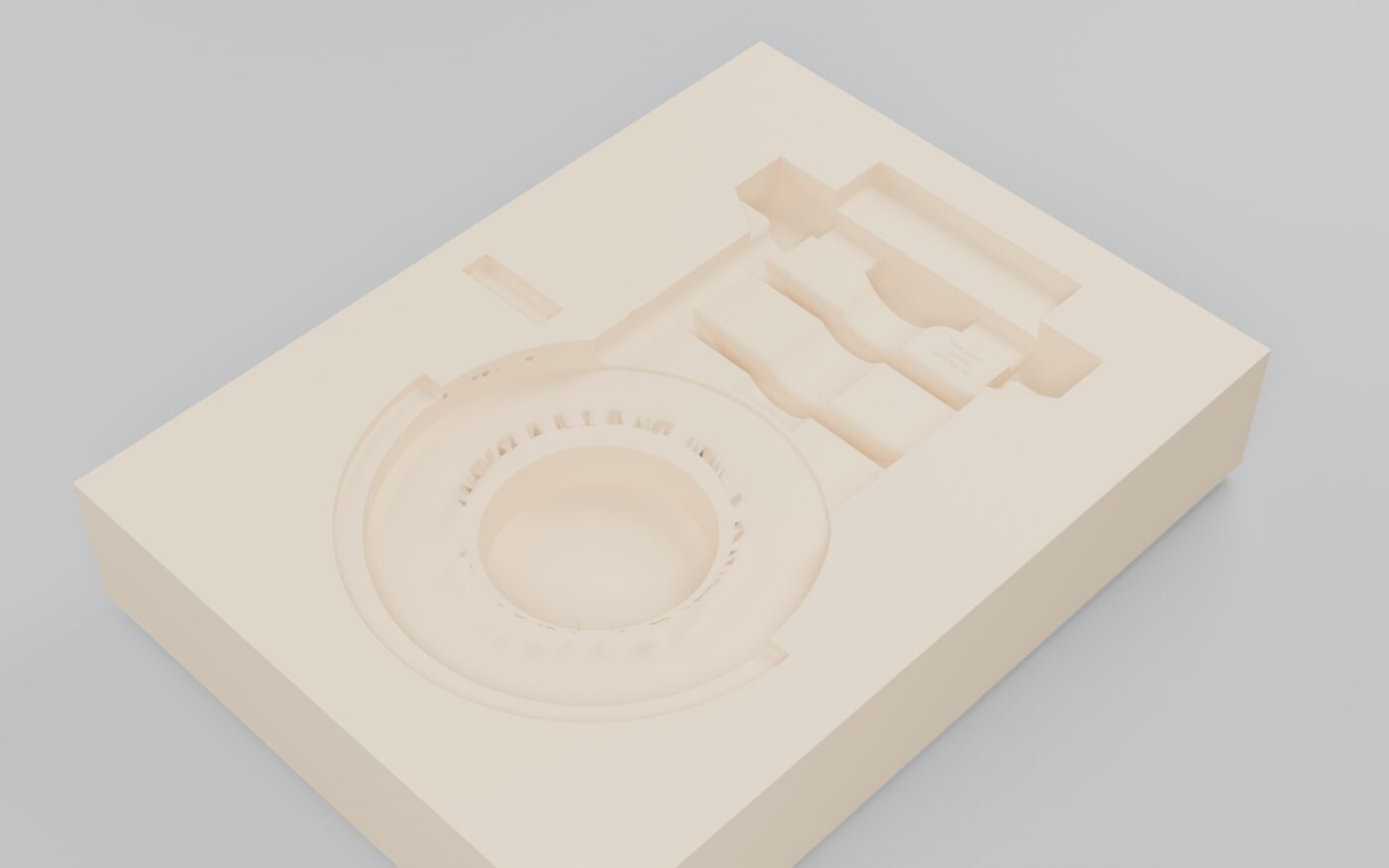

Leer el plano (tolerancias DCTG11, cotas en bruto, material WCB) y el STEP de la pieza. Comprobar que el 3D cuadra con el plano: la masa calculada es 66,0 kg frente a los 67,9 kg del cajetín. Elegir el plano de partición, sacar los machos de las zonas que la arena de las cajas no puede formar y construir las dos cajas con la huella de la pieza y de las portadas.
Todo con herramientas libres: OpenCascade para leer el STEP, una librería de geometría sólida para las restas y los cortes, y Blender para las imágenes y la animación. Los archivos se pueden exportar en STL hoy y en STEP con un paso más.
Cuerpo de válvula de guillotina: aro con el paso Ø194 / Ø219,5, ranura de la guillotina que baja desde arriba hasta el asiento del aro, y bloque superior de 128 mm con los nervios.

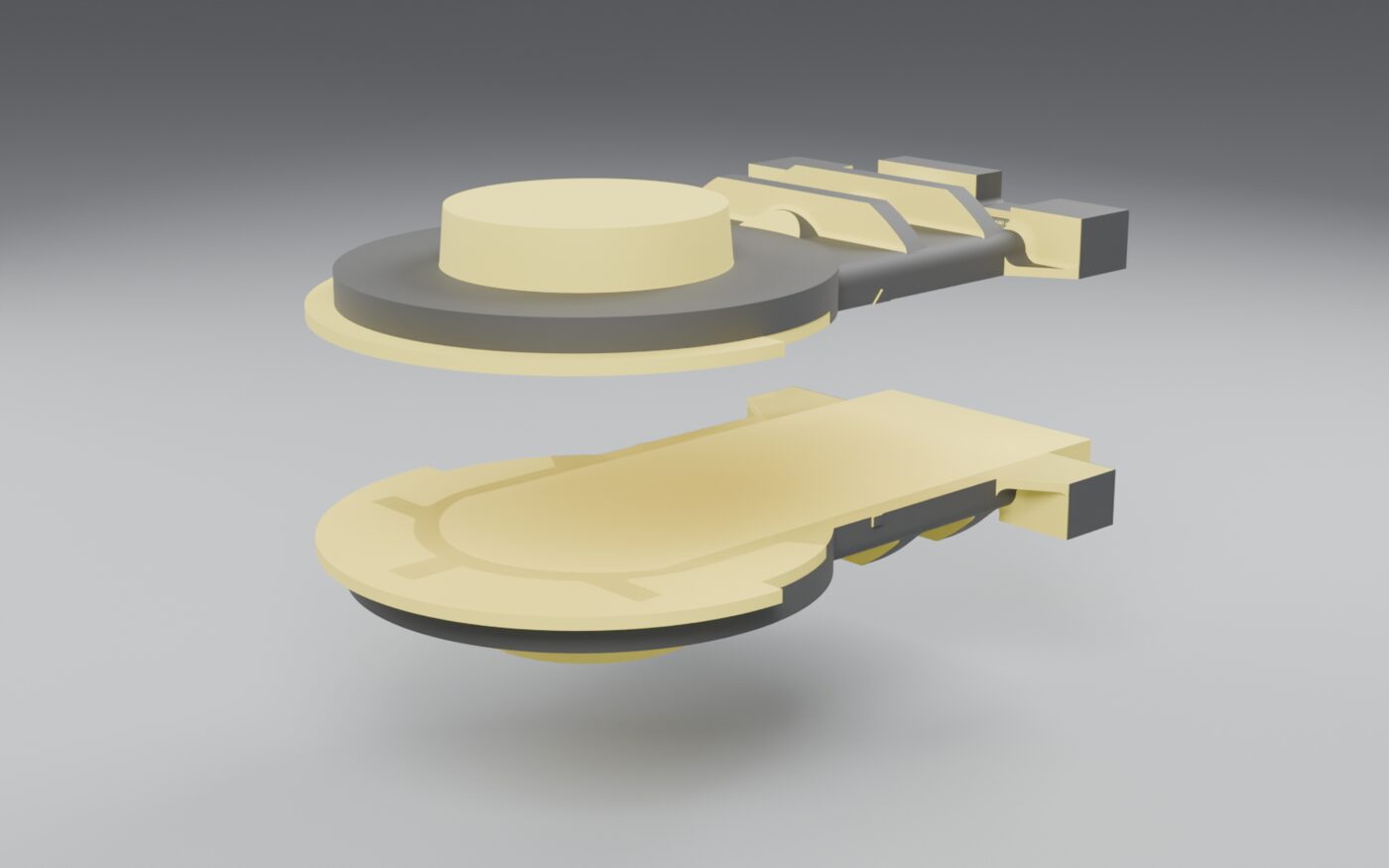

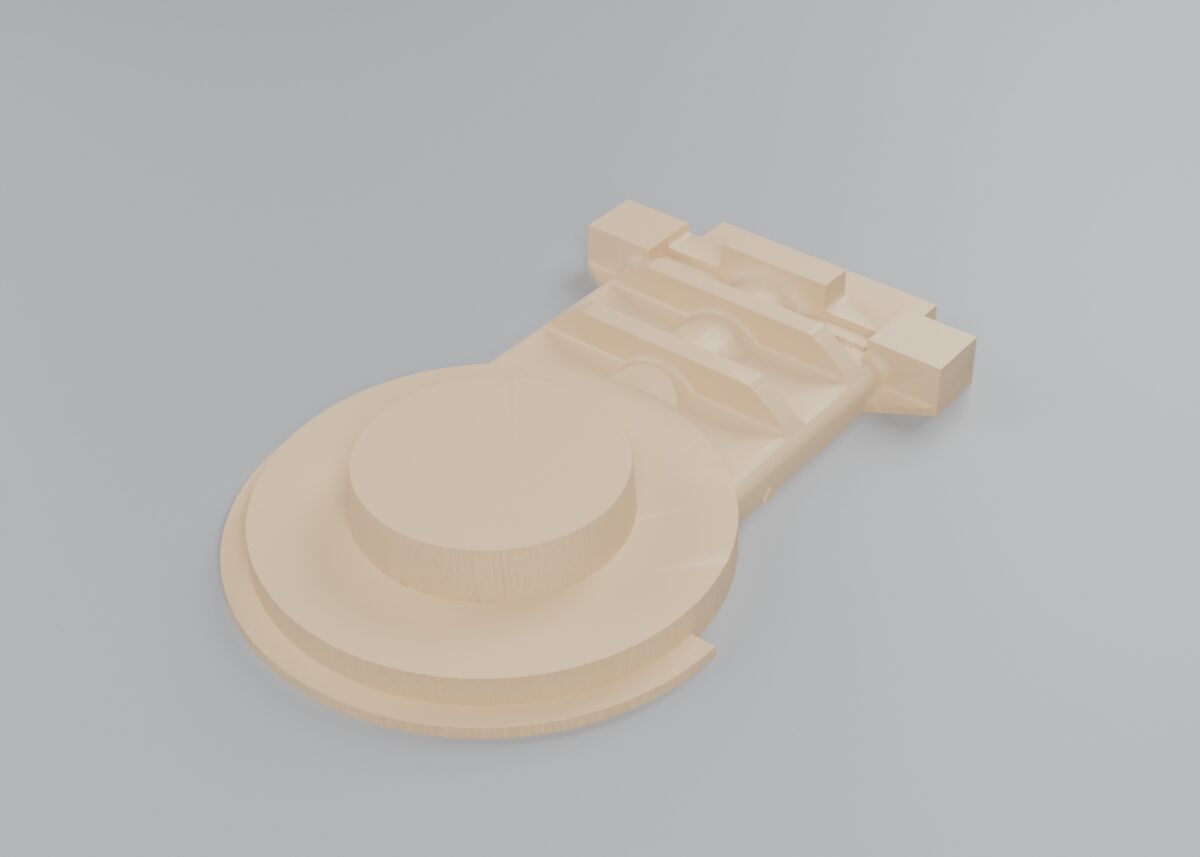

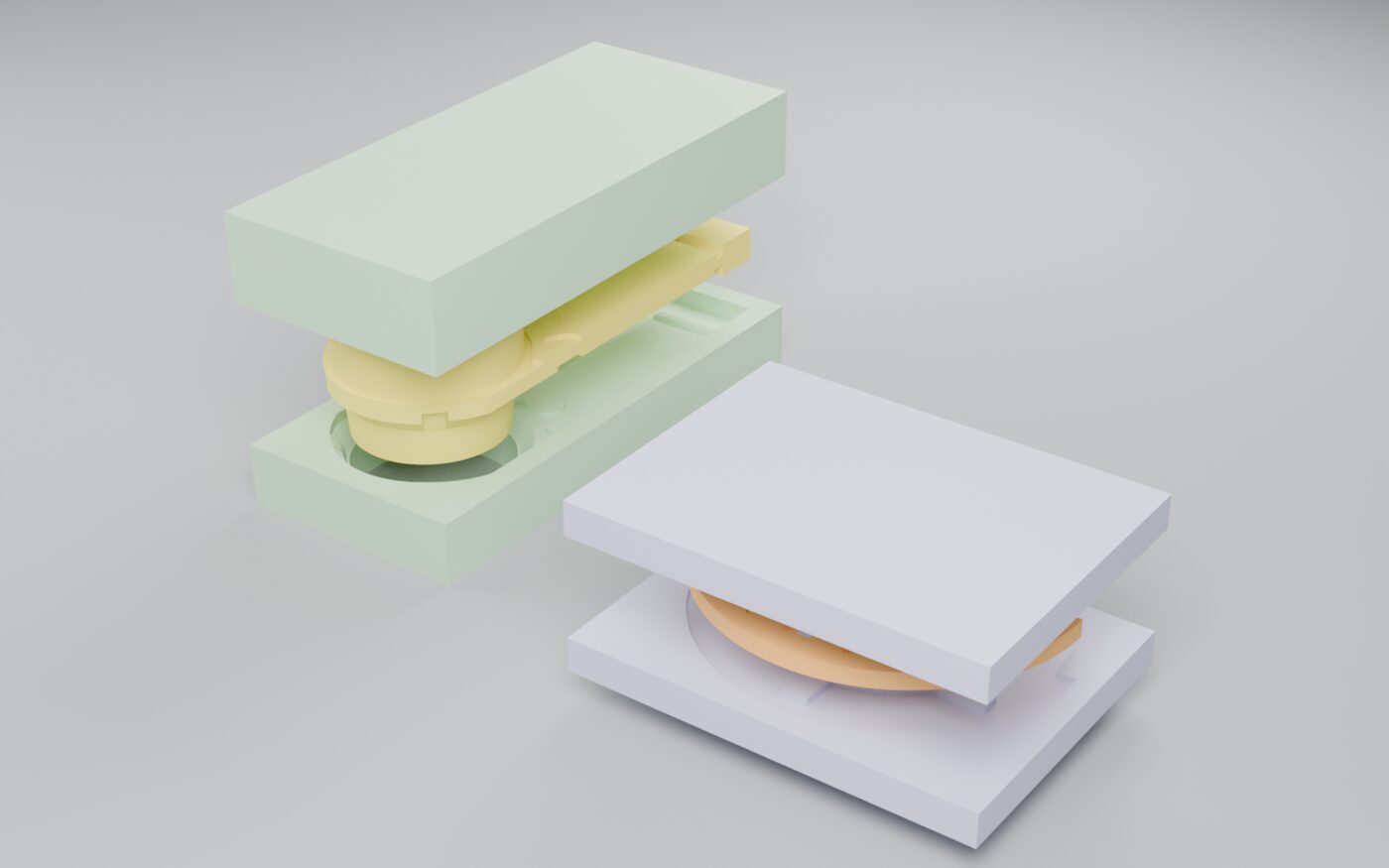

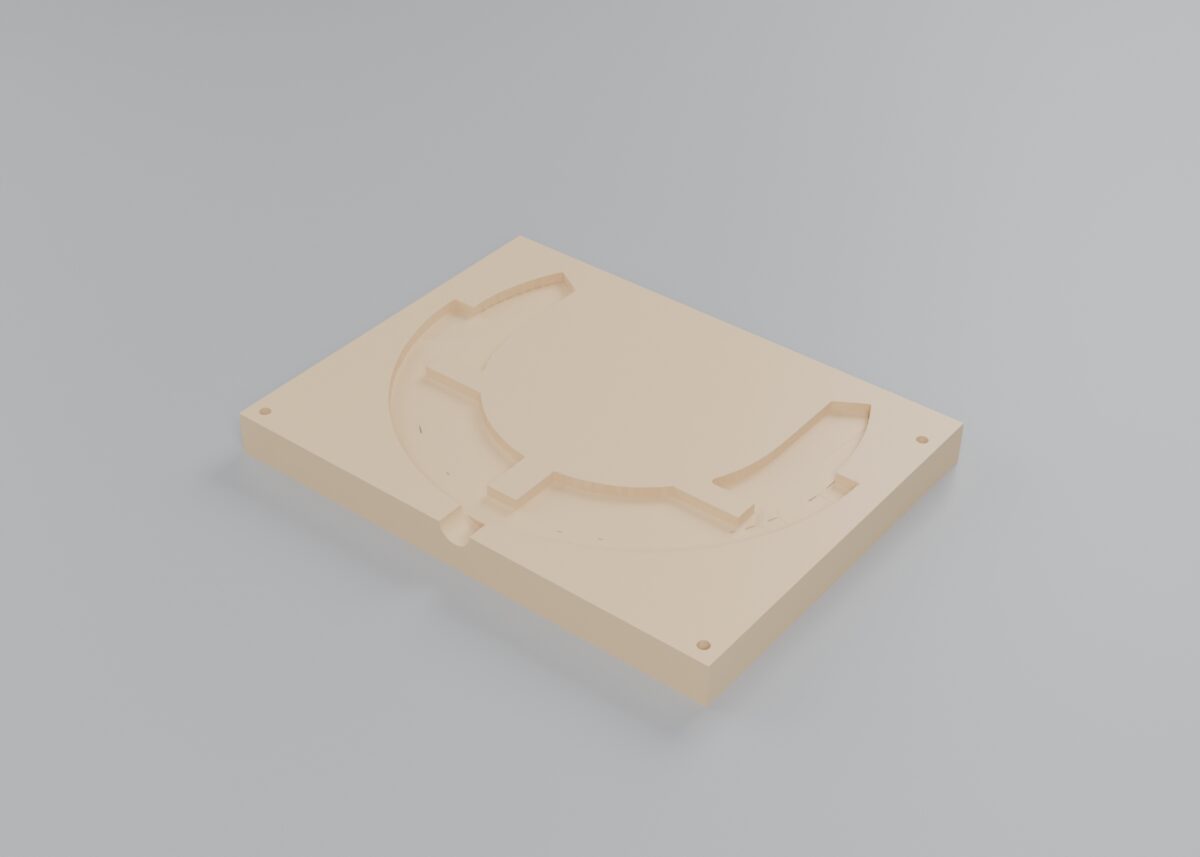

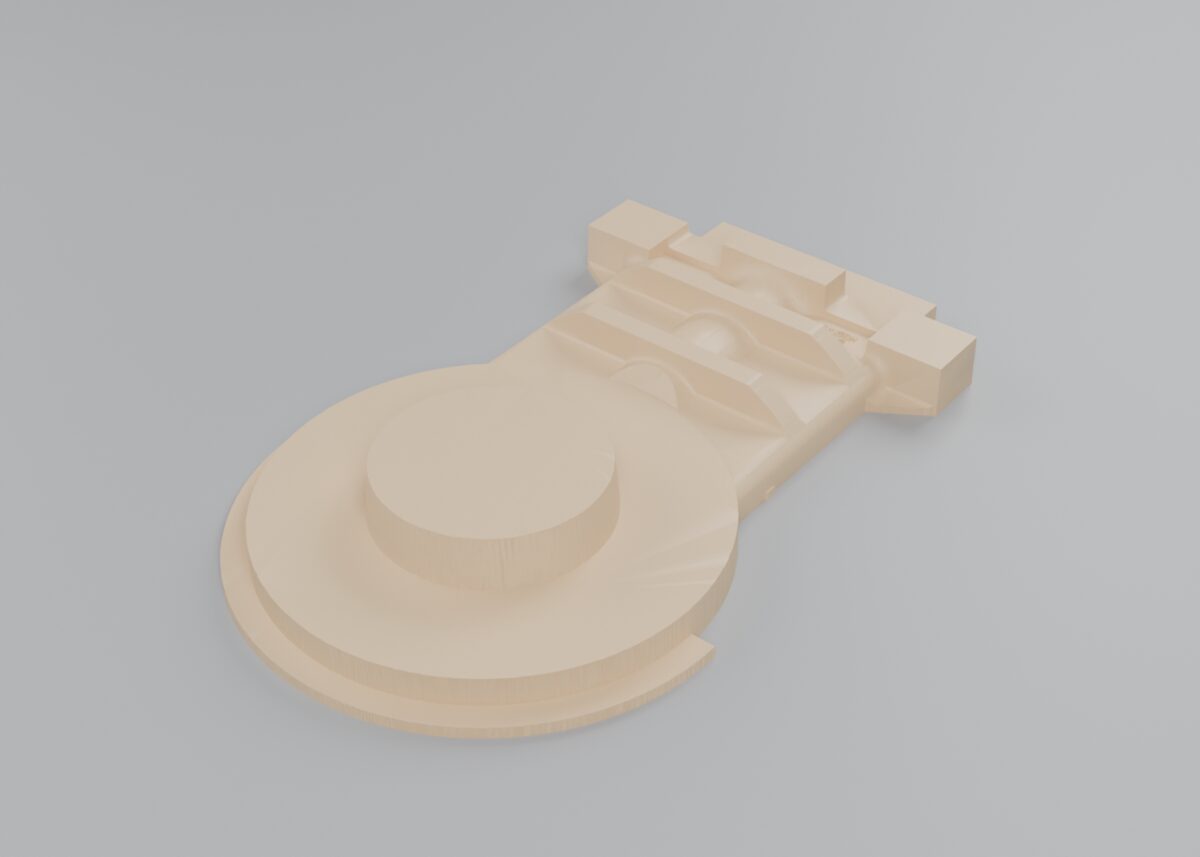

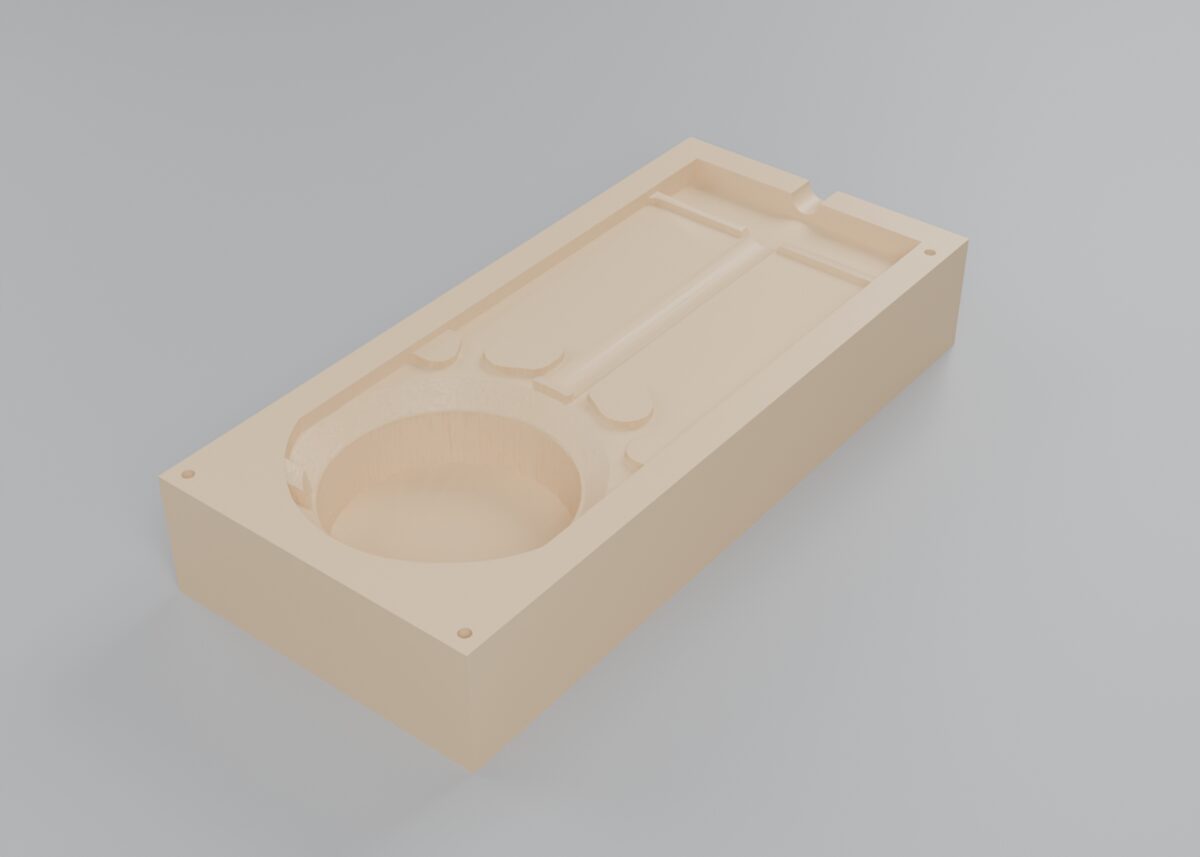

Esto es el producto: modelo suelto partido en dos mitades y dos cajas de machos, cada una en dos mitades. Seis piezas de madera para fresar en CNC de 3 ejes. Todas tienen:
Los archivos ya vienen orientados para el CAM: la cara a fresar mira hacia arriba (+Z), la base está en Z = 0 y las unidades son mm.
| Medidas (×1,02) | 428,3 × 696,5 × 81,3 mm |
| Bloque mínimo | 439 × 707 × 92 mm |
| Fresado | 3 ejes, una sola cara |
| Sin alcanzar con fresa Ø6 / Ø12 | 15,3 / 42,6 cm² |
| Medidas (×1,02) | 428,3 × 696,5 × 81,3 mm |
| Bloque mínimo | 439 × 707 × 92 mm |
| Fresado | 3 ejes, una sola cara |
| Sin alcanzar con fresa Ø6 / Ø12 | 10,5 / 36,4 cm² |

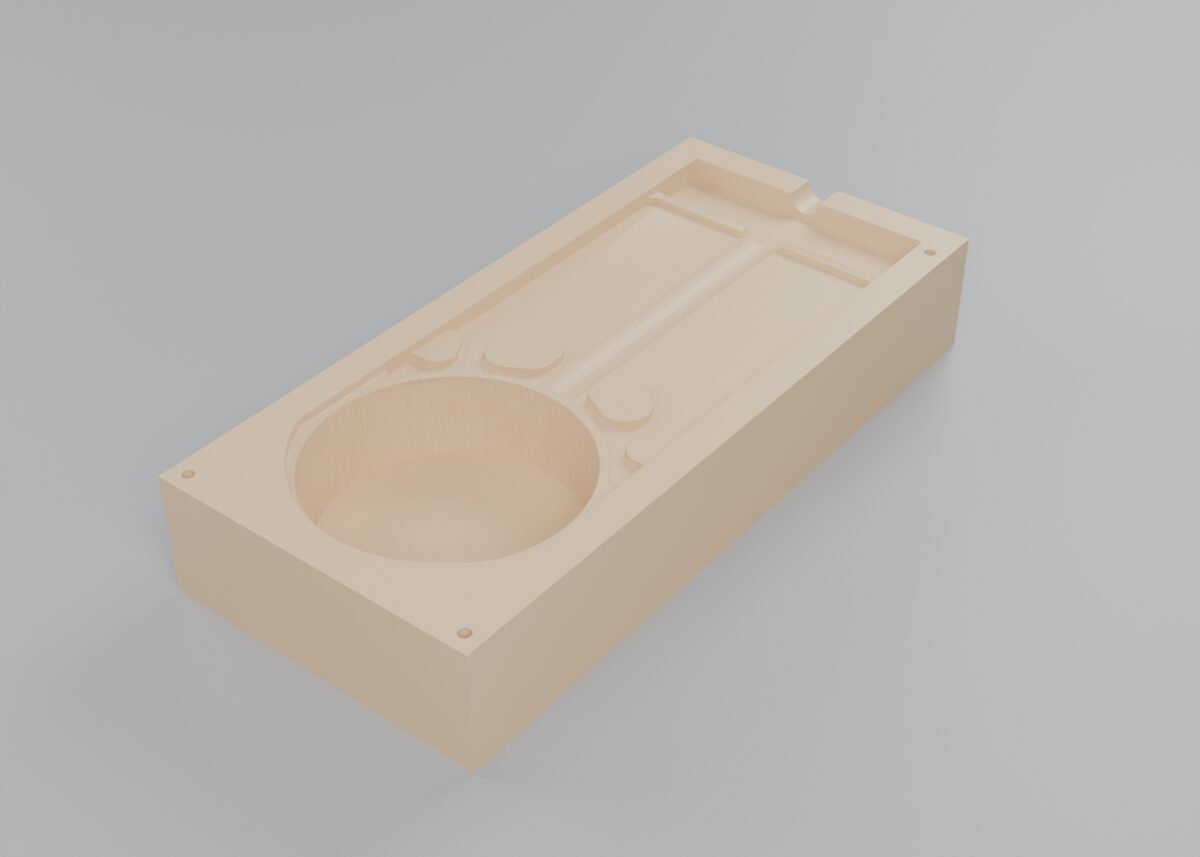

| Medidas (×1,02) | 300,9 × 660,3 × 112,2 mm |
| Bloque mínimo | 311 × 671 × 123 mm |
| Fresado | 3 ejes, una sola cara |
| Sin alcanzar con fresa Ø6 / Ø12 | 2,7 / 28,1 cm² |
| Medidas (×1,02) | 300,9 × 660,3 × 112,2 mm |
| Bloque mínimo | 311 × 671 × 123 mm |
| Fresado | 3 ejes, una sola cara |
| Sin alcanzar con fresa Ø6 / Ø12 | 3,4 / 26,6 cm² |
| Medidas (×1,02) | 478,4 × 360,3 × 40,8 mm |
| Bloque mínimo | 489 × 371 × 51 mm |
| Fresado | 3 ejes, una sola cara |
| Sin alcanzar con fresa Ø6 / Ø12 | 1,8 / 2,6 cm² |
| Medidas (×1,02) | 478,4 × 360,3 × 40,8 mm |
| Bloque mínimo | 489 × 371 × 51 mm |
| Fresado | 3 ejes, una sola cara |
| Sin alcanzar con fresa Ø6 / Ø12 | 1,7 / 2,5 cm² |
Todas las piezas de madera para CAM (ZIP) · Molde completo para revisión: cajas de arena, machos, colada y pieza (ZIP) · Informe de medidas (JSON)
STL es el formato estándar de entrada para el CAM de madera y modelos: Alphacam, Mastercam, Fusion, RhinoCAM, SolidCAM, Aspire… El CAM de vuestro taller genera el código G con vuestras fresas y vuestra máquina. Las piezas son mallas con una resolución de 0,5 mm en planta: va de sobra para una tolerancia DCTG11, pero hay que dar una pasada de acabado. Las zonas que no alcanza la fresa Ø6 son rincones vivos: se repasan con una fresa de Ø3 o a mano.

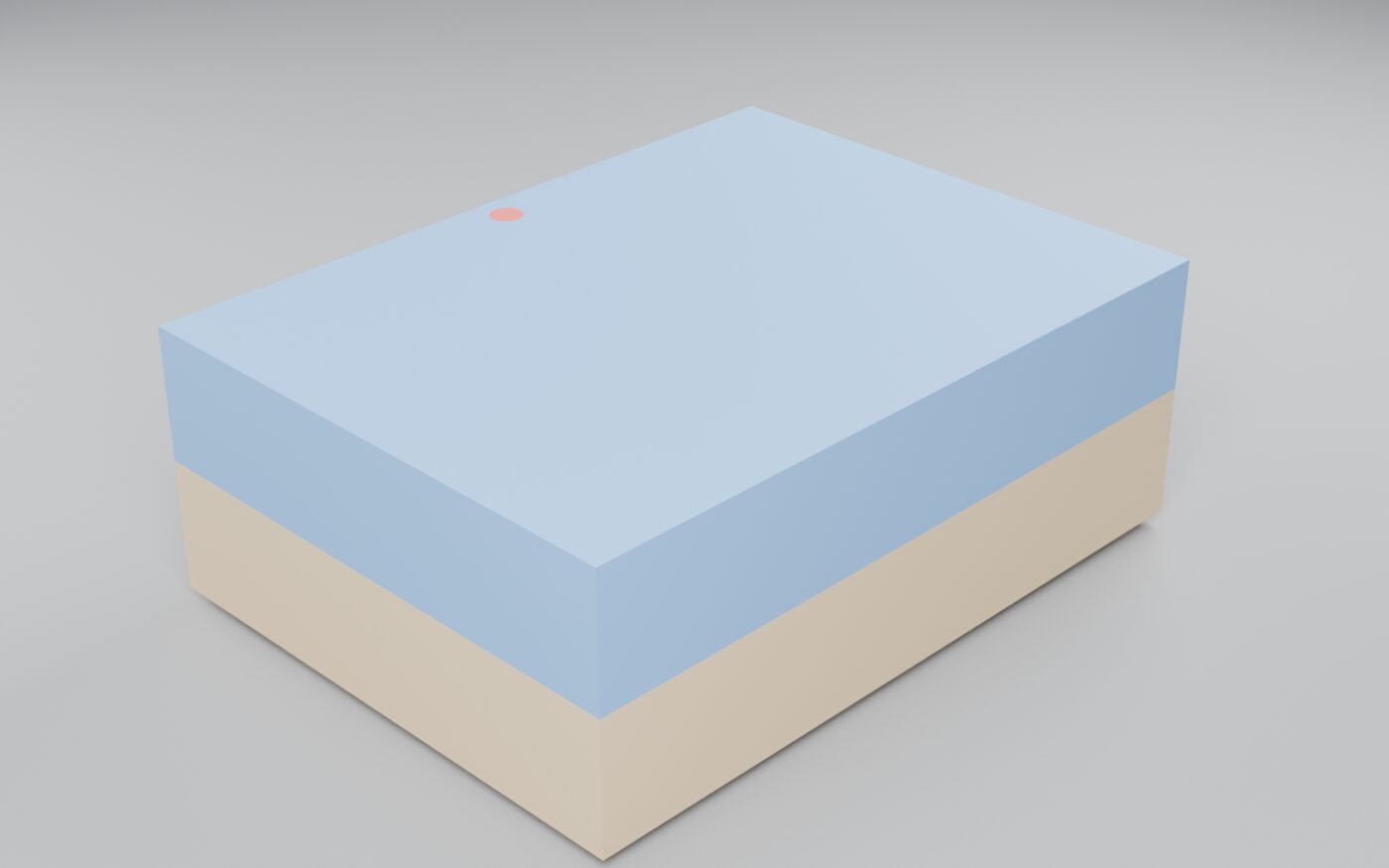

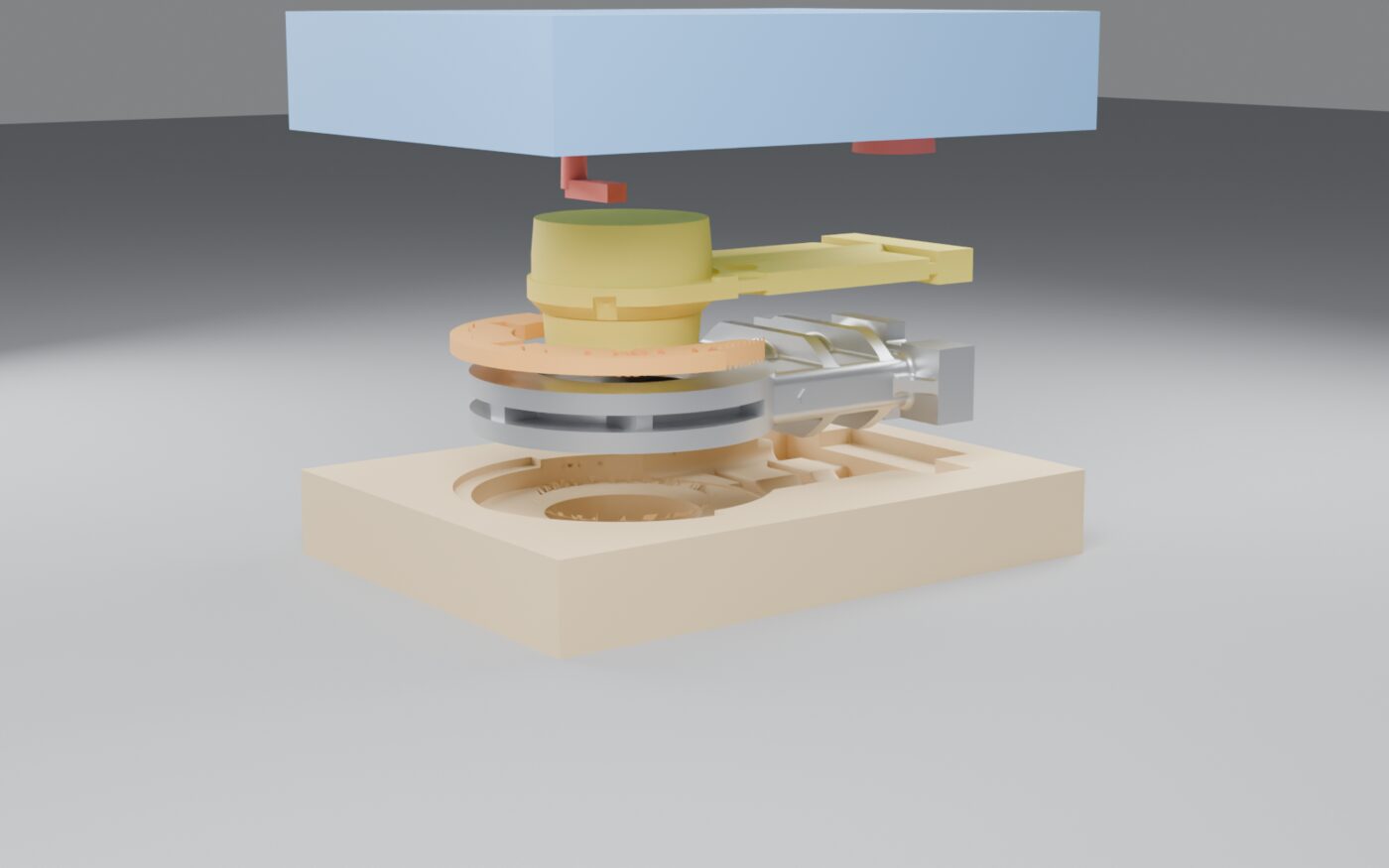

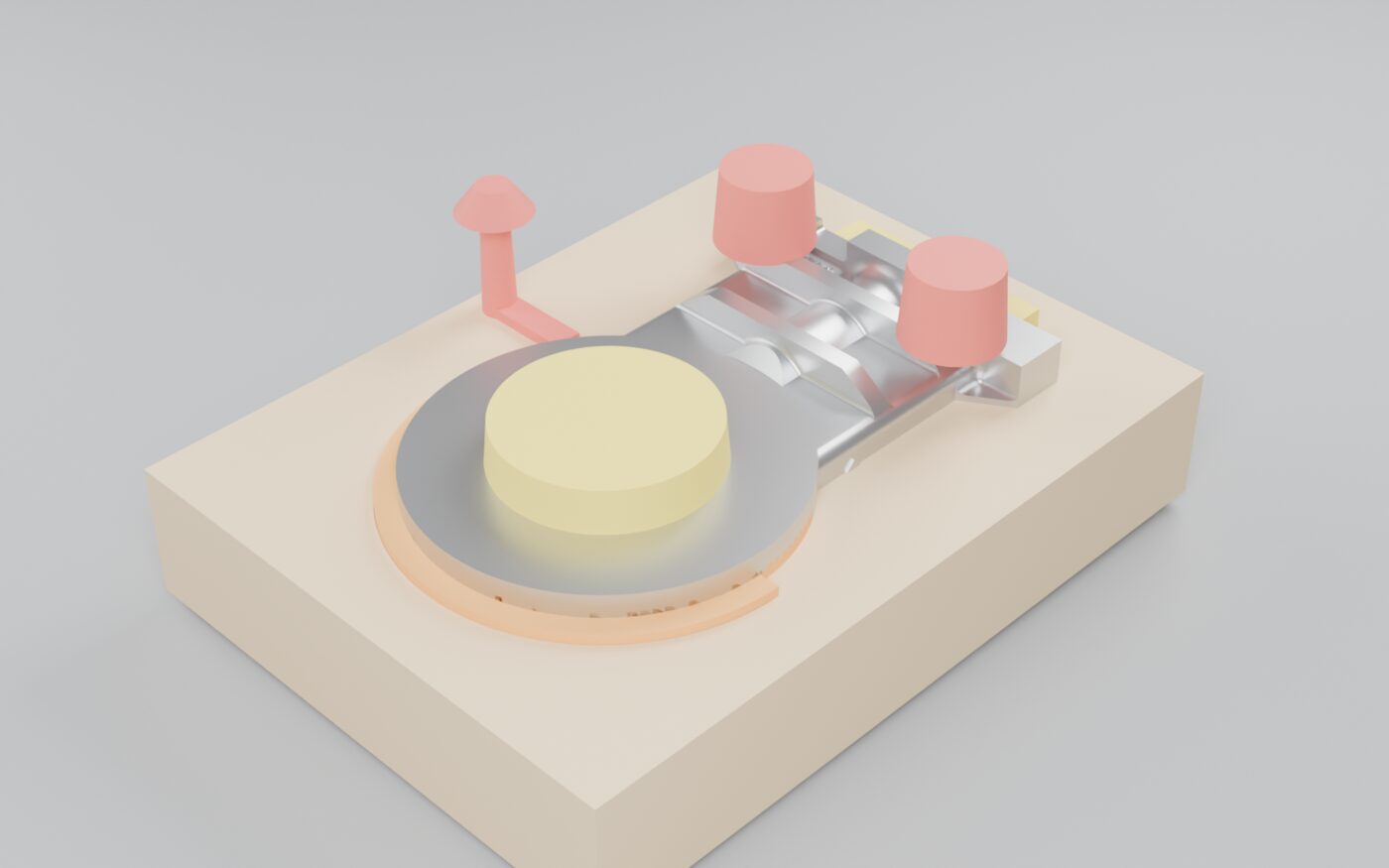

Esta parte la hace la fundición con vuestras piezas. La simulamos para comprobar que todo encaja: sin arena atrapada, con los machos bien apoyados y sin solapes.
| Comprobación | Resultado |
|---|---|
| Contrasalidas del modelo (pieza + portadas) respecto a la partición | Ninguna, en cortes cada 0,5 mm |
| Contrasalidas de las cajas de machos 1 y 2 | Ninguna |
| Solapes entre cajas, machos, colada y pieza | 0 en la geometría; unos 30 mm³ de redondeo en el STL |
| Cada caja y cada macho, de una sola pieza (sin trozos sueltos de arena) | Sí |
| Todo macho apoyado en portadas | Sí: macho 1 en tres portadas, macho 2 en el anillo de la partición |
| Cada pieza de madera se fresa desde una cara en 3 ejes | Sí: cada pieza es un mapa de alturas visto desde la cara a fresar |
| Espigas de centrado en las 3 parejas | Sí: 3 por pareja, asimétricas en el modelo |
| Masa del 3D frente al plano | 66,0 kg frente a 67,9 kg (−2,8 %) |
| Parte | Volumen | Medidas (mm) |
|---|---|---|
| Pieza | 8,41 L · 66,0 kg | 375 × 600 × 128 |
| Macho 1 | 8,27 L | 235 × 587 × 160 |
| Macho 2 | 0,89 L | 419 × 303 × 30 |
| Caja superior | 58,6 L | 597 × 802 × 144 |
| Caja inferior | 60,3 L | 597 × 802 × 144 |
| Colada y mazarotas | 1,45 L | orientativa |
Entregamos STL en mm, el formato estándar para el CAM. Si vuestro CAM necesita sólidos (STEP), el siguiente paso es rehacer estas operaciones sobre el sólido exacto.
El SLDPRT es un formato cerrado y no lo leemos de forma fiable. Para los siguientes modelos, exportad a STEP AP214 o a Parasolid.

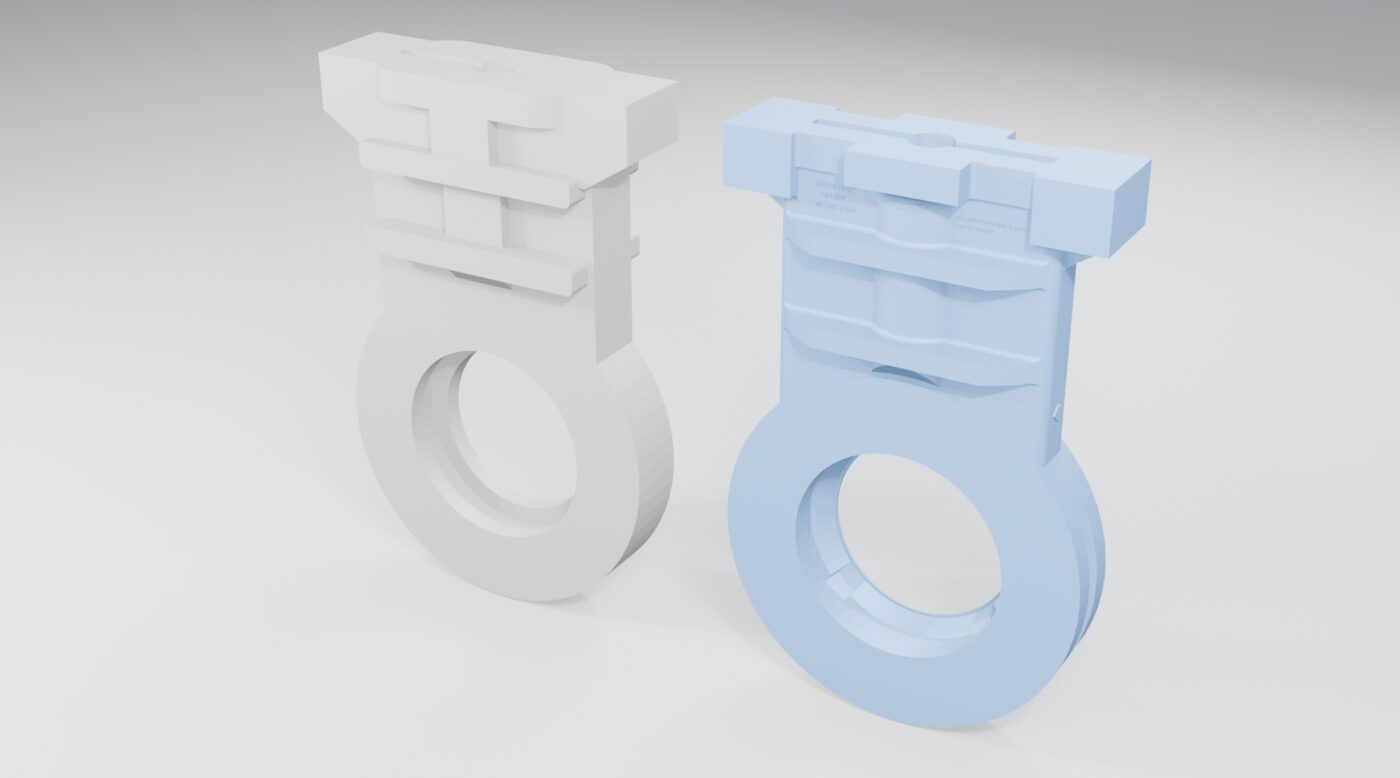

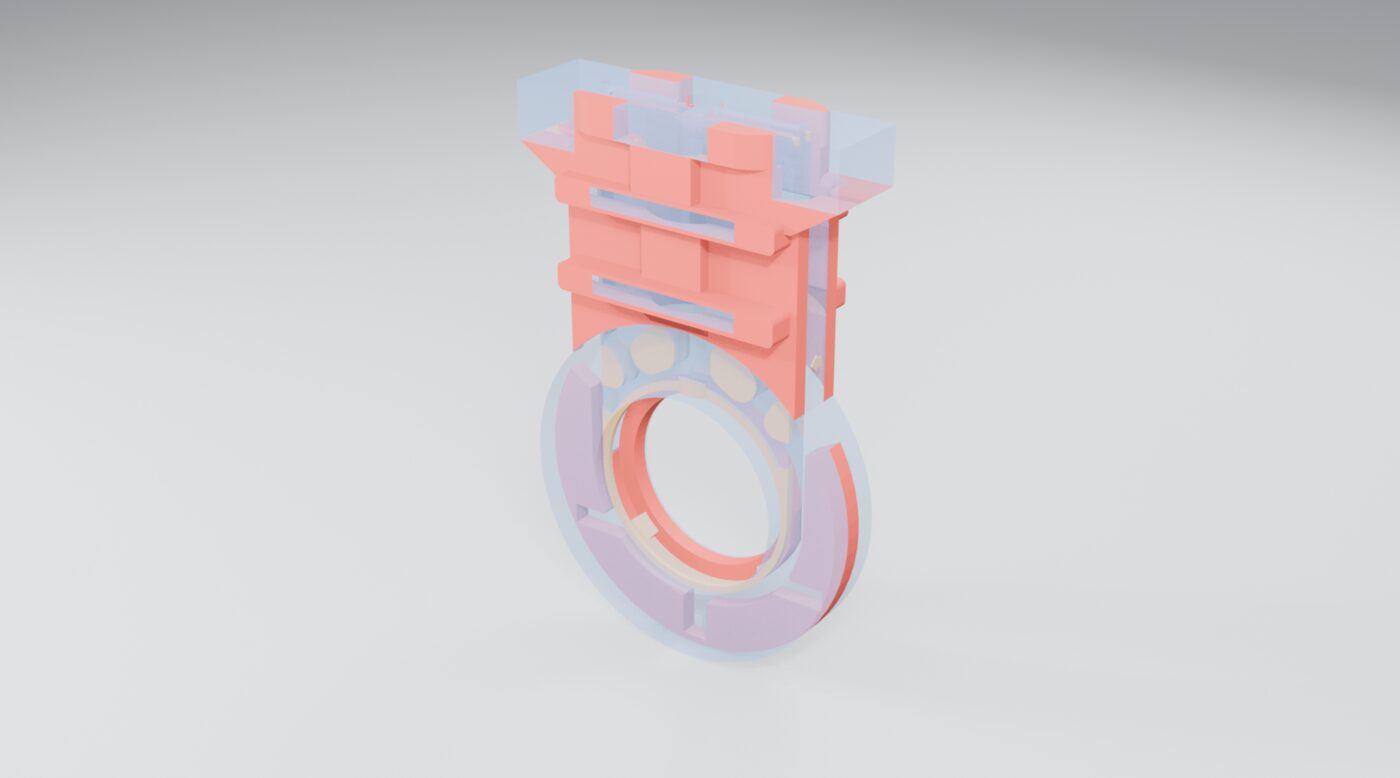

Para comprobar el STEP, modelamos la pieza desde cero solo con el plano, sin abrir vuestro 3D, y después comparamos los dos modelos.
| Plano | Desde plano | Vuestro STEP | |
|---|---|---|---|
| Masa (acero) | 67,9 kg | 81,3 kg | 66,0 kg |
| Medidas exteriores | 375 × 600 × 128 | iguales | iguales |
| Cotas acotadas en el plano (1-34) | — | coinciden, salvo la 25 (no modelada) | todas dentro de tolerancia |
Las cotas del plano se reproducen igual en los dos modelos. La diferencia de masa sale de lo que el plano no acota: espesor de las paredes del cuerpo (64 mm en vuestro STEP), rebajes del bloque superior, nervios inclinados, guías de 15 y canal del aro. Desde un plano así se llega a la forma, pero sin el 3D del cliente hay que estimar esas zonas y comprobar la estimación con el peso del cajetín.
Arrastra para girar, rueda o pellizca para acercar. El deslizador separa las partes.
